Trè Camera di Test Integrata
Criterium di cumplimentu
GMW 14834-2013 Specificazione per a verificazione è a prova di affidabilità di altoparlanti
GB/T 2423.1-2008 Test A: Metudu di prova di bassa temperatura
GB/T 2423.2-2008 Test B: Metudu di prova à alta temperatura
GB/T 2423.3 Test Ca: Test di calore umitu constante
GB/T 2423.4 Test Db: Test alternante di umidità è calore
GJB 150.3A-2009 Test à alta temperatura
GJB 150.4A-2009 Test di bassa temperatura
GJB 150.9A-2009 Test di calore umitu
GJB 1032-90 Metudu di screening di stress ambientale per i prudutti elettronici
Norme di implementazione
Scatola di esperimenti ambientali persunalizata di trè cumpleta
Sicondu GB2423.1, GB2423.2 "Produtti Elettrichi è Elettronici Test Ambientale A: Metodi di Testa di Bassa Temperature, Test B: Metodi di Test di Alta Temperature", i prudutti sò sottumessi à teste di temperatura bassa è alta temperatura è testi di temperatura constante è calore. .I prudutti sò conformi à i standard GB2423.1, GB2423.2, GJB150.3, GJB150.4, IEC, MIL.
Metudi di cuntrollu è funziunalità:
Balance di u sistema di cuntrollu di temperatura è umidità (BTHC), cù modu PID per cuntrullà u SSPR, cusì chì a quantità di riscaldamentu è umidificante di u sistema hè uguale à a quantità di perdita di calore è umidità, cusì pò esse usata stabilmente per un bellu pezzu.
Prestazione di u produttu
| Si riferisce à l'aria à a temperatura di l'ambienti di 20 ° C o à l'acqua à 25 ° C senza carica. | |
| 1、Taglia di u Studio | 1600 * 950 × 1550 (L × H × P) |
| 2 、 Dimensione di a scatula esterna | 2550 × 3200 × 2500 (L × H × P) |
| 2, intervallu di temperatura | -60 ℃ ~ + 150 ℃ |
| fluttuazione 3.Temperature | ± 0,5 ℃ |
| uniformità 4.Temperature | ± 2 ℃ |
| 5.Limite di temperatura minima | -45 ℃ |
| 6, aumentu di a temperatura | Aumento di temperatura ca.5 ° C/min |
| 7, tasso di rinfrescante | Raffreddamenti ca.1 °C/min |
| 8 、 Gamma di umidità | 20% ~ 98% RH |
| 9.Umidità fluttuazione | ± 2,5% RH |
| 10.Uniformità di l'umidità | ± 3% |

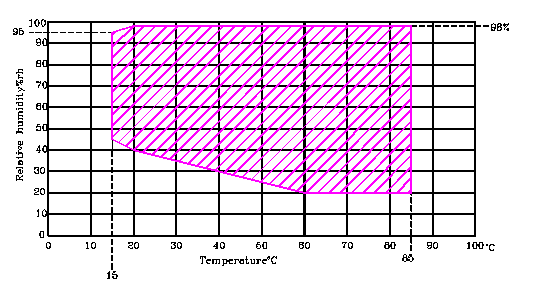

| 11. Gamma di cuntrollu di temperatura è umidità |  |
| 12、Controller 7 inch large screen touch screen true color, fixed on the front, l'interfaccia di l'operatore pò esse accessu à dati, parole inglesi è numeri cumminati almacenamentu | |
| 13 、 Capacità di memoria: 1 annu o più | |
| 14. Interfaccia Ethernet Optional à cumunicà cù l 'ospiti computer APP docking | |
| 15 、 E porte anu bisognu à avè finestre esplorative, vale à dì chì ci hè una altra porta à l'internu cù una finestra di pick-up sopra. | |
Sistemi di refrigerazione / deumidificazione
Sistemi di refrigerazione / deumidificazione
Sistema di refrigerazione è compressore: Per assicurà chì a camera di prova nantu à a tarifa di rinfrescante è i requisiti di temperatura minima, a camera di prova cù un set di (2) compressore semi-ermeticu di Germania BITZER cumpostu di sistema di refrigerazione compostu binari.Sistema cumpostu cuntene un ciculu di refrigerazione d'alta pressione è un ciculu di refrigerazione di bassa pressione, chì cunnetta u cuntinuu per u condensatore di evaporazione, funzione di condensatore di evaporazione per u ciculu di bassa pressione di l'evaporatore cum'è un ciculu d'alta pressione di u condensatore utilizatu.
U sistema di rinfrescante hà un sistema di prutezzione di u compressore automaticu chì prutege u compressore durante u rinfrescante da e alte temperature cù un sistema di iniezione.Stu sistema hè autoregulatu per u sistema di raffreddamentu di u compressore.
U compressore offre i seguenti vantaghji:
Lubricazione mejorata è temperature di pistone più bassu per più affidabilità;
Casu simplificatu per a gestione di gasu mejorata, perdita di pressione ridutta è efficienza aumentata;
L'assunzione multivalve furnisce un rinfrescante uniforme di cilindru per minimizzà l'usura;
I valvuli di scaricamentu di a testa furniscenu una pulsazione continua di u tubu di scaricamentu minimu;
U novu sistema di ventilazione di crankcase reduce significativamente a rata di circulazione d'oliu;SENTRONIC;
Fornisce un sistema di prutezzione di lubricazione affidabile;
I vetri di vista multipli aumentanu a facilità di serviziu è l'adattabilità di u disignu.
Principiu di Refrigerazione: ciculu di refrigerazione altu è bassu sò usati in u ciclu Karo inversu, u ciculu hè custituitu da dui prucessi isotermi è dui prucessi adiabatici, u prucessu hè a siguenti: u refrigerante hè adiabaticu cumpressu da u compressore à una pressione più alta, cunsumendu u travagliu per fà a temperatura di scarico, dopu à u refrigerant da u condenser isothermally è u mediu circundante per u trasferimentu di calori scambii di calore à u mediu circundante.Dopu à u refrigerant da u travagliu di espansione adiabatic valve cut-off, sta volta a temperatura refrigerant hè ridutta.Infine, u refrigerant à traversu l 'evaporator isothermal da u supiriuri temperature oggettu absorption calori, cusì chì a temperatura di l 'uggettu à esse cooled down.Stu ciculu hè ripetutu una volta è più per ottene u scopu di rinfriscà.(Vede a figura sottu)
| Schema di principiu di funziunamentu di a refrigerazione |
| A、Metudu di deumidificazione è principiu di travagliu: U metudu di deumidificazione di sta camera di prova adopta u metudu di condensazione di refrigerazione.U principiu di basa hè di cuntrullà a temperatura di a superficia di l'evaporatore / deumidificatore di u sistema di refrigerazione sottu à a temperatura di u puntu di rugiada di l'aria circulante, per chì l'aria rinfriscata à traversu l'intervalli sottu à a temperatura di u puntu di rugiada è a precipitazione di u vapore d'acqua cuntenutu. per ottene u scopu di dehumidification. |
| B 、 Modu di cuntrollu: u circuitu di refrigerazione adopta u modu di cuntrollu di fretu (cuntrollu di risparmiu d'energia), a camera di prova in a prova di temperatura bassa è alta temperatura constante, u sistema secondu a necessità di determinà automaticamente l'apertura di u compressore è u a misura di a capacità di refrigerazione.A putenza di refrigerazione pò esse cuntrullata accuratamente, aghjustamentu precisu di a dimensione di a capacità di rinfrescamentu.Riguardu à i pruduttori parenti, u risparmiu energeticu mediu di circa 30% (u travagliu di u compressore di refrigerazione senza un riscaldatore, a refrigerazione di riscaldamentu ùn funziona micca). Metudu di rinfrescante: raffreddatu à l'aria. |
| C 、 U sistema di rinfrescante hà un sistema di prutezzione di u compressore automaticu chì prutege u compressore durante u rinfrescante da alte temperature cù un sistema di iniezione.Stu sistema hè autoregulatu per u sistema di raffreddamentu di u compressore. |
| D、Evaporatore: scambiatore di calore a tubi alettati。 |
| E, Dispositiu di throttling: valvola di espansione termica, tubu capillare. |
| F、Refrigerante: Aduprate refrigeranti ecologichi R404A è R23, tramindui cù un indice d'ozone di 0. |
| G, sistema di refrigerazione: a cunfigurazione principale adopta cumpunenti di marca impurtata, cù un dispositivu di prutezzione di pressione è un dispositivu di rinfrescante, sensore di pressione alta / bassa, a pantalla di cuntrollu pò esse visualizata in tempu reale. |
| H、Processu di fabricazione di u sistema di refrigerazione è deumidificazione avanzatu: in u disignu di u sistema di refrigerazione è deumidificazione dà piena considerazione à e misure di prutezzione di u compressore, cum'è l'ajustamentu automaticu di a temperatura di ritornu di u compressore è a funzione di prutezzione, a funzione di a temperatura operativa di u compressore per mantene in u intervallu di temperatura nurmale, per evità u cumpressore overcooling o overheating, per allargà a vita di serviziu di u compressore. |
| I, In u sistema di refrigerazione è di deumidificazione di saldatura di pipeline nantu à l'usu di u metudu di saldatura di ramu senza ossigenu di alta qualità, chì evita u metudu di saldatura tradiziunale causatu da ossidi in u muru internu di u tubu di ramu nantu à u sistema di refrigerazione è compressore. danni. |
| J、Misure di smorzamentu di vibrazioni è riduzione di u rumore: 1. Compressor: damping di primavera; 2. Sistema di Refrigerazione: cuscinettu di gomma speciale ammortizzamentu di vibrazione secundaria generale;piping sistema di rinfriscà aumentà u modu R è u godutu per evitari cambiamenti di vibrazione è temperatura causati da a deformazione di u tubu di ramu, risultatu in a rottura di tubi di u sistema di refrigerazione; 3. Chassis di Refrigerazione: l'usu di l'absorzione di u sonu di spugna speziale di favo. |
Prugramma di tecnulugia di produttu
Trè camere di prova di vibrazione cumplete per alta è bassa temperatura è ambienti caldi è umidi
Per adattà à i bisogni di u mercatu è a cuncurrenza, a cumpagnia porta sempre a pulitica "rigurosa, pragmatica, pionera, intraprendente" di ottu caratteri, insistendu chì solu l'innuvazione scientifica è tecnologica hè l'unicu modu fora di l'impresa.Adering à sta idea eccellente, Dongling populu dopu anni di travagliu duru, ricerca è sviluppu è a pruduzzione di una varietà di serie di sistema di prova vibration, principarmenti serie air-cooled, serie acqua-cooled.
U sistema di prova di vibrazione di serie raffreddata à acqua hà una frequenza larga, indicatori eccellenti, alta affidabilità, impronta chjuca, faciule da spustà, faciule d'operare è assai altri vantaghji.U sistema di prova di vibrazione di serie raffreddata à acqua hà una grande spinta, una forte capacità di carica, un modu raffreddatu à acqua di alta efficienza.I clienti ponu sceglie indipindentamente secondu i bisogni reali.
U sistema di prova di vibrazione hè principarmenti utilizatu per realizà a prova di l'ambiente di vibrazione di u produttu è a prova di l'ambiente di scossa, a prova di screening di stress ambientale, a prova di affidabilità, pò ancu esse aduprata per a prova di fatigue di u produttu, per fà a valutazione di a vita di u produttu.
schema di travagliu di l'equipaggiu
U mudellu di l'equipaggiu
| numeru d'ordine | Cunfigurazioni principali | numeru |
| 1. | stylobate |
|
|
| （ET-70LS34445）generatore di vibrazione | 1 |
|
| （CU-2）Unità di raffreddamentu | 1 |
| 2. | amplificatore di putenza |
|
|
| (SDA-70W) amplificatore di putenza | 1 |
| 3. | accessori |
|
|
| LT1313 Slide horizontale(alliage d'aluminium) | 1 |
|
| VT1313 Extension Countertop(aluminium) | 1 |
|
| sustegnu ausiliari | 1 |
|
| VT0606(aluminium) | 1 |
| 4. | Controller ------------ DYNO Vibration Control System 4 Channels |
|
|
| Funzioni: cuntrollu sinusoidale, ricerca di risonanza è dimora, cuntrollu casuale, cuntrollu di scossa tipica |
|
|
| Computer DELL (cù monitor) | 1 |
|
| Stampante a jet d'inchiostro HP A4 | 1 |
|
| Sensore DL (cù cable di 10 m) | 4 |
|
| U pacchettu di software CD-ROM | 1 |
|
| manuale d'usu | 1 |
| 5. | allegatu (email) |
|
|
| cable | 1 |
|
| Unità triple integrata (tappettu termoisolante, vaschette d'acqua) | 1 |
|
| Strumenti di attache | 1 |
| ET-70LS4-445 paràmetri di u corpu di a tavola | |
| Forza nominale di eccitazione sinusoidale (picco): | 70 KN |
| Forza di eccitazione aleatoria nominale (rms): | 70 KN |
| forza di eccitazione di scossa (piccu) | 140 KN |
| Gamma di frequenza: | 1~2400 Hz |
| spostamentu massimu (pp): | 100 mm |
| Velocità massima: | 2 m/s |
| accelerazione massima: | 1000 m/s2 |
| Frequenza di risonanza di primu ordine: | 1800 Hz ± 5% |
| Carica massima: | 800 kg |
| Frequenza di isolamentu di vibrazione: | 2,5 Hz |
| Diametru di a superficia di a tavola di travagliu: | 445 mm |
| Massa equivalente di parti mobili: | 70 kg |
| Viti per u pianu: | 17 × M12 |
| fuga | <1,0 M |
| Dimensioni di a tavola L × W × H | 1730 × 1104 × 1334 mm (sughjettu à i disegni di disignu) |
| Massa di u corpu di a tavola (kg) | À pocu pressu 4500 kg |
| Paràmetri di l'amplificatore SDA-70W | |
| Modulu: | IGBT |
| Potenza di modulu individuale: | 12 KVA |
| Potenza nominale di output: | 70 KVA |
| tensione di output: | 100V |
| Corrente di uscita: | 700A |
| staticu (in un signalu) | 65 dB |
| Efficienza di l'amplificatore: | Più di 95 per centu |
| Impedenza d'ingressu: | ≥10KΩ |
| Distorsione armonica (carichi resistivi): | ＜1,0% (valore tipicu) |
| Errore di misurazione di tensione di output: | ≤1% |
| Errore di misura di corrente di output: | ≤1% |
| Fattore di cresta di corrente di uscita: | ≥3 |
| Stabilità DC: | Output zero deriva micca più di 50mv / 8h |
| Risposta di frequenza: | DC～3500Hz，±3dB |
| IF Guadagna: | ≥80 |
| A natura di a carica: | Resistive, Capacitive, Inductive |
| U gradu di sbilanciamentu di flussu omogeneu parallelu: | ≤1% |
| Display di l'amplificatore: | L'amplificatore di putenza adopta una schermu tattile, è l'interfaccia pò visualizà diverse dati di u sistema è u statutu di u funziunamentu è u ghjudiziu di difettu in dettaglio. |
| Prutezzione di u sistema: | Prutezzione di over-splacement, over-current protection, overload protection, over-heat protection, over-tension protection, under-tension protection, protection-loss phase, circuit protection system cooling, protection leakage, drive power supply, limitazione di corrente, passa di modulu -attraversu, moduli prutezzione di temperatura, etc. |
| cumpatibilità elettromagnetica | CE / LVD Direttiva Bassa Tensione (Sicurezza) è Direttiva CE / EMC Compatibilità Elettromagnetica dui certificati, furnisce u certificatu currispundente. |
| Parametri di l'unità di raffreddamentu CU-2 | |
| Flussu d'acqua di circulazione interna (acqua distillata): | 80 l/min |
| Pressione di l'acqua di circulazione interna (acqua distillata): | 1 Mpa |
| Flussu di l'acqua di circulazione esterna (acqua di robba): | 160 l/min |
| Pressione di l'acqua circulante esterna (acqua di u rubinettu): | 0.25~0.4Mpa |
| Esigenze d'acqua distillata | Durezza di l'acqua 30ppm, PH7 ~ 8, conduttività 1Us/cm |
| Forza di a pompa d'acqua | Circulazione interna 8KW, circulazione esterna 4KW |
| LT1313 Tavola di scorrimentu horizontale | |
| Materiale: | aluminiu |
| Dimensione di u bancone: | 1300×1300 mm |
| Frequenza superiore | 2000 Hz |
| Pesu di u bancu: | Circa 298 kg |
| VT1313 Tabella di espansione verticale | |
| Materiale: | aluminiu |
| Dimensioni di u bancu: | 1300×1300 mm |
| Frequenza alta: | 400 Hz |
| Pesu di u bancu: | Circa 270 kg |
| In cunghjunzione cù supporti ausiliari è guide | |
| VT0606 Tabella di espansione verticale | |
| Materiale: | aluminiu |
| Dimensioni di u bancu: | 600×600 mm |
| Frequenza alta: | 2000 Hz |
| Pesu di u bancu: | À pocu pressu 57 kg |
| Requisiti di l'ambiente di travagliu di u sistema | |
| cundizioni ambientali | Temperature: 5-40 ° C, umidità: 0-90%, senza condensazione |
| alimentazione elettrica | 3 fasi 4 fili 380VAC±10% 50Hz 70kVA |
| Requisiti d'aria cumpressu | 0,6 Mpa |
| Resistenza à a terra di u laboratoriu | ≤4 Ω |
| * I cavi di cunnessione sò standard cù una lunghezza di 10 m. | |
Parametri tecnichi principali
Temperature umidità è vibrazione trè camere sperimentale cumpleta
Funzioni di u sistema
U controller di vibrazione hè cuncepitu cù u sistema di struttura di sistema distribuitu più avanzatu in u mondu, è u so core adotta l'ultimu processore DSP 32-bit di TI Company.U sistema usa a tecnulugia di cuncepimentu à pocu rumore, a tecnulugia di filtrazione digitale in virgola flottante è a risoluzione di 24 bit ADC/DAC.cuntrollu di vibrazione utilizendu algoritmi di cuntrollu adattativu, u rendiment di a tecnulugia di u sistema di cuntrollu di vibrazione à un novu livellu.E caratteristiche di u controller di vibrazione sò i seguenti:
Rapportu altu rendiment-prezzu è affidabilità
L'hardware adopta a tecnulugia di cuncepimentu di modularizazione è pocu rumore.
Alta precisione di cuntrollu è larga gamma dinamica
Aduttendu una struttura di trasfurmazione parallela DSP duale, risoluzione ADC / DAC di 24 bit, inseme cù filtrazione digitale in virgola flottante d'alta precisione è tecnulugia di cuncepimentu à pocu rumore, u sistema di cuntrollu hà una alta gamma dinamica è precisione di cuntrollu.
I metudi di input sò flessibili è variati.
In più di l'ingressu direttu di i segnali di tensione, u sistema hà una fonte di corrente constante ICP integrata è un amplificatore di carica per a cunnessione diretta à l'accelerometri di tipu ICP è di carica.Software d'applicazione basatu in Windows per un funziunamentu faciule.
U sistema di cuntrollu da u DSP per ottene u cuntrollu in circuitu chjusu, cusì chì u software per PC hè indipendente da u ciclu di cuntrollu, a realizazione reale reale di u mecanismu multi-tasking di Windows è l'interfaccia grafica, l'utilizatore hè cunvenutu per operà, a forma di visualizazione hè riccu.
Generazione automatica di rapporti di prova di Microsoft Word
Durante è dopu a prova, i rapporti di teste di Microsoft Word ponu esse generati automaticamente o manualmente, cù u cuntenutu di u rapportu definitu da l'utilizatori.
Funzioni di cuntrollu cumpletu
Sine, Random, Classical Shock, Resonance Search & Dwell è e so funzioni ponu esse allargate secondu i bisogni di l'utilizatori.。
2) Prestazione di u Sistema,
U controller di vibrazione hè un controller di vibrazione d'altu rendiment, u software di cuntrollu funziona sottu Windows, u software di PC hè rispunsevule per l'impostazione di i paràmetri di l'utilizatore, l'esecuzione di u cuntrollu manuale, è a visualizazione, etc. U cuntrollu in ciclu chjusu hè realizatu da u DSP in u cuntrollu. scatula, chì rializeghja veramente u mecanismu multi-tasking di Windows è hè faciule per l'utilizatori di upirari.A struttura raghjone è a tecnulugia di cuncepimentu à pocu rumore assicuranu chì u sistema hà un altu intervallu dinamicu di cuntrollu è precisione di cuntrollu.
Input
Numero di canali di input: 4 canali di input sincronizati.
Impedenza d'ingressu: più grande di 110 k.
Gamma massima di entrata di tensione: ± 10V.
Gamma massima di input di carica: ± 10000 PC.
Rapportu signal-à-rumore: più di 100 dB.
Convertitore analogicu / digitale (ADC): risoluzione di 24 bit, gamma dinamica: 114 dB, frequenza massima di campionamentu 192 KHz.
Interfaccia di Input: Trè inputs selezziunati: tensione, ICP è carica.
Caratteristiche di u circuitu: Interfaccia di input integrata ICP fonte di corrente constante è amplificatore di carica.Sò dispunibili duie gamme di accoppiamenti 10V/1V è AC/DC.Filtru analogicu anti-alias.
Numero di canali di output: 2 canali di output.
Tipu di signale di output: signale di tensione.
Gamma massima di tensione di output: 10V.
Impedenza di output: menu di 30 .
Corrente di uscita massima: 100 mA.
Precisione di l'amplitude: 2 mV.
Convertitore digitale/analogico (DAC): risoluzione di 24 bit, gamma dinamica: 120 dB, frequenza massima di campionamento 192 KHz.
Caratteristiche di u circuitu: filtru analogicu anti-alias;circuitu di prutezzione di output.
| Funzioni di a macchina: |
| 1 、 Materiale di cunchiglia: cunchiglia è spruzzatura di superficia di piastra d'acciaio di 1,2 mm. |
| 2 、 Materiale di studio: u spaziu sperimentale internu hè custituitu da & 1.2 mm dopu a piastra in acciaio inox SUS304.I cuciture sò cumpletamente saldati è impermeabili à u vapore. |
| 3 、 Materiale d'isolamentu termicu: materiale d'isolamentu termale di alta qualità ignifuga (lana di vetru + tavola di schiuma di poliuretano), cù un bonu effettu d'isolamentu termale, per assicurà chì a superficia esterna di a casella di prova, u muru internu di u studio, a superficia esterna, u cuciture di porta, cuciture, buchi di piombo ùn apparisce micca un fenomenu di fretu o di condensazione. |
| 4 、 Illuminazione interna: 2x 25W illuminazione a prova di umidità di bassa tensione cù un interruttore di cuntrollu nantu à u pannellu di cuntrollu esternu di a scatula. |
| 5 、 Finestra di Osservazione: E porte sò furnite cù una finestra di osservazione vetrata dura cù riscaldatore internu, misura 400 (W) x 500 (H) mm.a finestra d'osservazione di a scatula hà un riscaldatore elettronicu nantu à a superficia di vetru per prevene a condensazione è a fretura. |
| 6、Porta: Dimensione netta di l'apertura di a porta (mm): 750 x 750 (larghezza x altezza), a cinta di riscaldamentu à temperatura 36V hè pre-sepultata intornu à a finestra di osservazione è a cornice di a porta.L'apertura di a cinta di riscaldamentu pò esse apertu automaticamente da l'equipaggiu secondu e diverse cundizioni di u funziunamentu per assicurà chì u quadru di a porta è a finestra di osservazione di a porta ùn sò micca ghiacciate è cundensazioni in l'ambiente di bassa temperatura di l'equipaggiu.U gradu di apertura di a porta hè ≥120 ℃. |
| 7 、 Striscia di sigillatura: materiale di gomma di silicone d'alta qualità impurtata, resistenza à l'invecchiamentu à alta è bassa temperatura, micca faciule da deformazione, aduprata per a sigillazione di a porta di a scatula è di a scatula, per assicurà chì u studiu è a scatula fora ùn sia micca cunvezione di l'aria, vale à dì, senza scambiu di friddu / calore. |
| 8 、 resistenza insulation: a resistenza insulation trà ogni dispusitivu cablaggio, trà u dispusitivu cablaggio è u muru di a casella di prova ùn hè micca menu cà 200 MΩ. |
| 9 、 Struttura interna di a scatula: una struttura unica chì include tutti i sistemi necessarii per u travagliu di a scatula.U quadru esternu hè custituitu di fogli d'acciaio d'alta qualità, chì sò primati esternamente è rivestiti cù primers è rivestimenti d'alta qualità. |
| 10 、 Rivestimentu di struttura esterna: spruzzatura elettrostatica, culore grisgiu-biancu. |
| 11、Test pirtusu: 1 à u latu manca di a scatula Φ 100mm piombo pirtusu, a pusizione di u pirtusu hè determinata da l'utilizatori.Foru di piombu cù tappa è tappu molle. |
| 12 、 Capacità di carica: 120 kg. |
| 13 、 Sistema di drenaje: u fondu di u corpu di a scatula hà un lavamanu è buchi di drenaje per assicurà un drenaje lisu è pò sviutata tutta l'acqua.Puderà efficacemente impedisce chì u condensatu si sparghje in a tavola di vibrazione elettromagnetica. |
| 14、Sistema di equilibriu di pressione: a camera hè dotata di un sistema di equilibriu di pressione (dispositivu), quandu a pressione interna di a camera hè troppu alta o troppu bassa, u sistema si apre automaticamente.Quandu a camera hè riscaldata, rinfrescante, studio di teste constante è a pressione di l'aria esterna hè basicamente a stessa.Ùn ci sarà micca fretu à bassa temperatura. |
| 15 、 Circulazione interna di gas: Ventilatore d'alta putenza guidatu da un mutore esternu cù un arbre in acciaio inox. |
| 16, Unità di cundizionamentu di gas:Ci hè una linea di climatizazione di gas (duct) nantu à u muru posteriore di a scatula.Include i seguenti cumpunenti: - Scambiatore di raffreddamentu - Scambiatore di riscaldamentu - Linea d'entrata di umidificazione - Evaporatore di deumidificazione - Ventilatore di ricirculazione per l'aria condizionata - Sensori di temperatura è umidità. Prima di entre in a camera, l'aria cundizionata termale scorri in u duttu di l'aria è passa per e diverse ligami sopra citati. |
| 17 、 Sistema di riscaldamentu: riscaldatore elettronicu in lega di nichel-cadmiu |
| 18 、 Sistema di umidificazione: generatore di vapore à bassa pressione cù riscaldatore elettronicu protettivu. |
| 19 、 acqua di umidificazione: direttamente cunnessu à l'acqua di robba addolcita (attrezzatura cù un dispositivu addolcitore d'acqua). |
| 20 、 Sistema di deumidificazione: Evaporatore di deumidificazione à tubu di luce cunnessu à u sistema di rinfrescante. |
| 21. Control di l'umidità:A camera di prova adopta u sensoru d'umidità elettronicu capacitivu ROTRONIC svedese per stabilisce è misurà l'umidità relativa direttamente in RH%.L'umidità hè aghjustata da u paràmetru di umidità assoluta in l'aria per mezu di un "algoritmu di cunversione" in u software di cuntrollu.Questu permette un cuntrollu estremamente precisu. |
| 22.Panel di cuntrollu è locu unità: scatula è unità in tuttu. |
| 23. Noise: 75db, misurata in un spaziu apertu, 1 metru da u fronte di l'unità. |
| 24. Dispositivi di prutezzione di sicurità:Alarma indipendente di temperatura ultra-alta è bassa; Alarma di surriscaldamentu di u fan; Alarma di sovracorrente di fan; Alarma di mancanza d'acqua di rinfrescante circulante; Alarma di surriscaldamentu di u compressore di refrigerazione; Alarma di sovrapressione di compressore di refrigerazione / mancanza d'oliu; Prutezzione di a temperatura di scarico di u compressore Alarma per mancanza di fasi di alimentazione, sequenza di fasi è sopra-sottotensione; Prutezzione di difetti di umidificatore; Fuga, prutezzione di cortu circuitu; Indicatore di trè culori: l'alarma di u sonu è di a luce di trè culori hè stallatu nantu à a cima di l'equipaggiu, chì ponu vede trè stati di l'equipaggiu in funziunamentu, fermendu è alarmanti. |
| Vibrazione verticale è horizontale è accoppiamentu di scatula |
| 1. Piastra di basa di l'accoppiamentu Box/shaker:Piastra di basa amovibile specializata cù buchi per accoglie agitatori verticali + horizontali.Guarnizioni di silicone sò furnite à l'interfaccia trà sta piastra è u shaker.A guarnizione di silicone furnisce un segellu trà l'agitatore è a piastra di basa.Pinze meccaniche speciali sò aduprate per assicurà a basa di basa amovibile à a struttura di scatula. |
| 2. Piastra di basa di scatula:Trè platti basi mobili speciali per cunnette a scatula: Unu per u pianu di fondu cù i buchi, per fà a vibrazione d'impattu verticale quandu s'utilice;(pò esse allargatu per fà l'usu di collisione d'impattu. (Per i dettagli, vede i paràmetri di a tabella di collisione d'impattu) Una piastra di fondu cù fori quadrati, per esse aduprata in cunghjunzione cù a tavola sliding horizontale; Una piastra cieca, micca per usu di vibrazione. |
| I guarnizioni di sigillatura di silicone sò aduprate per furnisce un segellu trà l'agitatore è a piastra di basa, è ancu trà a piastra di basa scorrevule è l'armadiu.Pinze meccaniche speciali sò furnite per assicurà a piastra di basa amovibile per adattà à a custruzzione di l'armadiu. Un drain di condensatu nantu à a piastra di basa di l'agitatore impedisce chì a condensazione scorri in l'agitatore. |
| Modu di muvimentu: |
| 1 、 Modu di muvimentu: tutta a camera di prova adopta u muvimentu horizontale (direzzione di manca è di diritta) longu a strada elettrica di a pista;u fondu di a scatula hè furnutu cù roti di pista, chì ponu esse slid in a pista, è hè cunvenutu per a scatula per esse siparata da a tavola di scuzzulate o per esse usata separatamente. |
| 2, modalità di elevazione: a scatula di studio adopta un modu di viti elettriche in su è in giù, vale à dì, quandu si solleva, solu l'unità di elevazione di studio è a scatula ùn si move micca.U pipeline di refrigerazione trà a casella di studio è l'unità adopta a nostra tecnulugia unica di cunnessione soft, è i cumpunenti chjave sò prudutti impurtati, cusì l'affidabilità di a cunnessione soft hè abbastanza alta.L'applicazione di sta tecnulugia riduce u pesu di l'equipaggiu, u sensu generale di l'equipaggiu hè assai rinfurzatu, è alzendu liberamente, faciule d'operare, alta affidabilità. |
| 3 、 Attraversu l'elevazione su è giù di a casella di l'attellu è u muvimentu di manca è di diritta di tutta a macchina, pò esse cunnessu cù a tavola di estensione verticale di a tavola di vibrazione, cunnessa cù a tavola scorrevule horizontale o esse in a stazione inattiva, è rializà a pusizioni precisa di e trè stazioni di travagliu. |
| 4 、 U cordone di alimentazione hè morbidu, pò esse oscillatu à manca è à diritta à una distanza di micca menu di 2M |
